YJV電力電纜4+1
電纜咱們我們都了解，電纜是電力系統中必需的資料之一，電纜通常被認為是由一根或多根彼此絕緣的導體和外包絕緣維護層制成，將電力或信息從一處傳輸?shù)搅硪惶幍膶?dǎo)線。電纜依據不同的分類規范有多種不同的類型規范，yjv電纜是其間的一種類型，那么yjv是什么電纜？yjv電纜類型規范有哪些呢？下面跟著小編一同來看看吧！
珠江電纜YJV
一、yjv是什么電纜？
首先為我們介紹yjv的意思是什么，yj表明交聯聚乙烯，v表明聚氯，那么yjv便是交聯聚乙烯絕緣聚氯乙烯護套電纜，使用范圍是供額外電壓為（U0/U)0.6/1---26/35kv電力線路輸配電用，使用時電纜導體的最高額外溫度為90°C，短路時（最長持續時間不超越5S），電纜導體的最高溫度不超越250°C。并且其具有重量輕、結構簡略等長處，因而被廣泛的用于城市電網。
二、yjv電纜類型規范

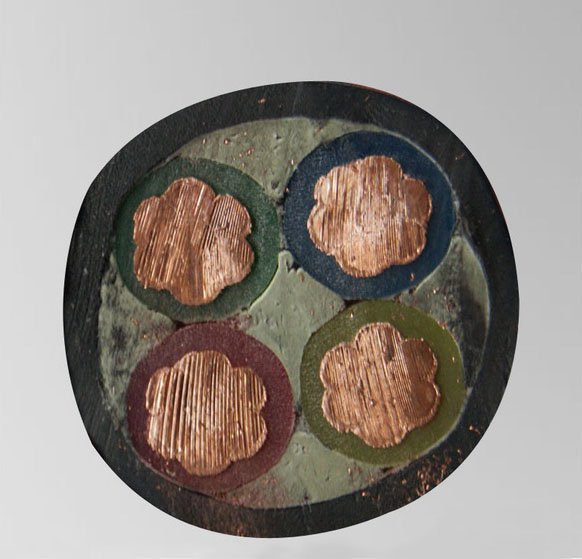

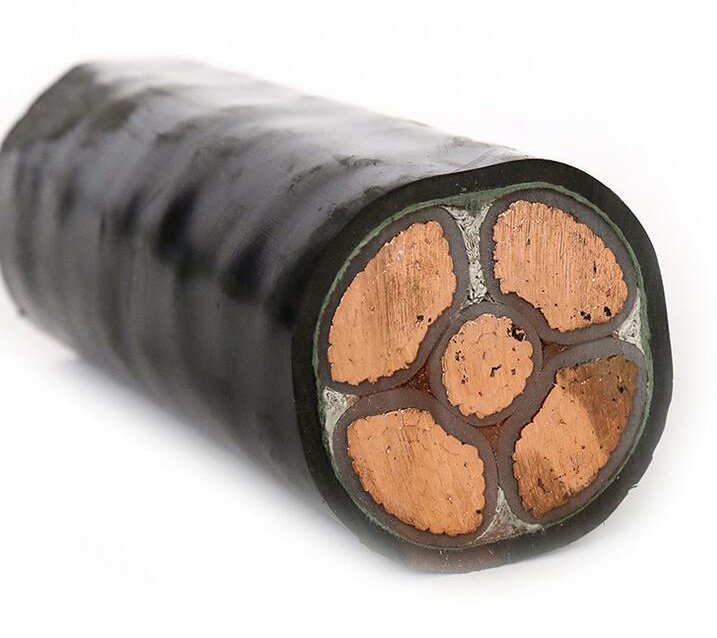

yjv電纜的線芯首要有單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+1代表了3根相線+1跟地線，3+2代表了3根相線+2跟地線，4+1代表了4根相線+1跟地線。
根絕規范類型，詳細的巨細類型包含：1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方、240平方、300平方。如yjv3*185+2*95電纜為3根185平方的相線以及2根95地線組成的電纜，因?yàn)殡娎|的相線和地線之間的組合是有規范規則的，所以，yjv3*185+2*95電纜后邊的95平方能夠省掉不說。
yjv電纜的首要規范從1平方到240平方不等(亦可獨自定做)，是一種用于傳輸和分配電能的電纜。最常用于城市地下電網、發電站的引出線路、工礦企業的內部供電及過江、過海的水下輸電線。在電力線路中，電纜所占的比重正逐漸添加。電力電纜是在電力系統的主于線路中用以傳輸和分配大功率電能的電纜產品，其間包含1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。
三、yjv電纜的結構

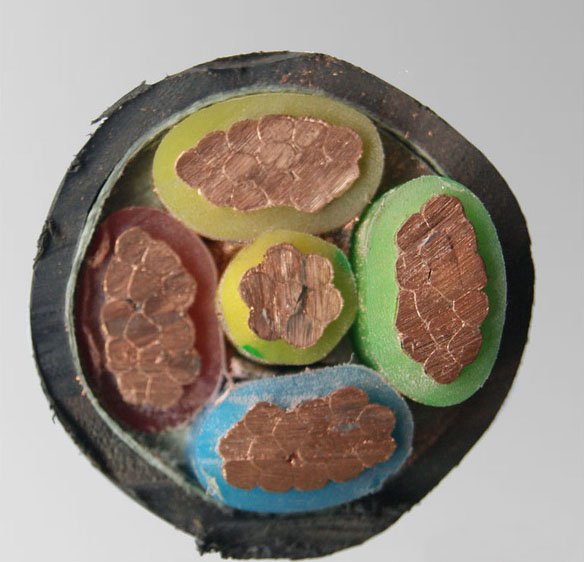

yjv電纜由內而外分類為線芯、導體絕緣層、填充層、屏蔽層、鋼帶鎧裝、護套層。
其間，yjv的線芯首要以銅芯為主，鋁芯的使用較少；導體絕緣層為聚氯乙烯絕緣；填充層為了充實線芯之間的縫隙，一起起到維護線芯的效果，其原料多為較軟的尼龍類資料；一般在15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層；鋼帶鎧裝是包在線芯外圍的一層鋼制維護層，起到避免電纜被揉捏變形的效果，鎧裝yjv電纜多用于地埋；護套層是yjv電纜最外面的一層，原料為聚乙烯，起到絕緣、維護的效果。
四、yjv電纜的鋪設辦法
1、yjv，yjlv銅（鋁)芯交聯聚乙烯敷設在室內，溝道及管子內，也可埋在松懈的，絕緣聚氯乙烯護套電力電纜土壤中，不能接受外力效果2、yjv22，yjlv22銅（鋁）芯交聯聚乙敷設在地下，能接受機械外力效果，但不能接受烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜較大拉力。
|
